Лампа-вспышка в тахометр.

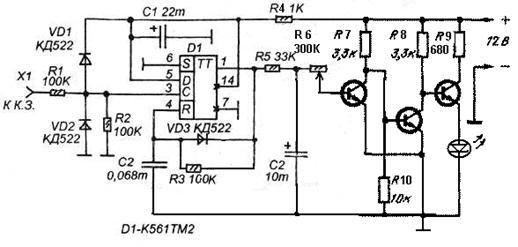

В дорогих спортивных тахометрах реализовано устройство, которое позволяет гонщику не рассматривая показания тахометра, вовремя переключать передачи. Проще говоря это просто большая лампочка, которая вспыхивает, когда уже пора... Но как приделать светодиод к тахометру? Принцип работы следующего устройства прост. На микросхеме К561ТМ2 собран преобразователь частота-напряжение. То есть чем больше частота вращения коленвала, тем больше напряжение на выходе. На транзисторах VT1-VT3 собран триггер Шмитта, который переключается при определенном напряжении на конденсаторе C2, которое устанавливается резистором R6.



В качестве индикатора максимального числа оборотов используется 10мм светодиод красного цвета. Светит довольно ярко. Светодиод вставляется в держатель и устанавливается в любое удобное место. Я ставил в тахометр. Разборка и сборка щитка приборов требует осторожности и усидчивости. Болтиков там немерено. Я аккуратно сверлил пластиковую панель, на которой смонтированы приборы, а затем надфилем доводил до нужного диаметра. Грязными руками лучше не заляпывать приборы - плохо оттирается. Держатель удобно вставляется в отверстие и притягивается гайкой.







Сам электронный блок довольно прост в изготовлении и начинает работать сразу после включения. Только потребуется регулировка резистором частоты, при которой загорается светодиод. Можно конечно подстроечный резистор R6 заменить переменным приличного вида и вывести его на щиток приборов, чтобы можно было регулировать момент включения светодиода простым поворотом ручки. Транзисторы используются самые дешевые и доступные КТ315. Резистором R9 можно подобрать желаемую яркость свечения светодиода, но чрезмерно уменьшать сопротивление не стоит, так как может сгореть светодиод и транзистор. После проверки правильности монтажа и настройки очень желательно залить плату эпоксидной смолой или лаком, чтобы не было глюков от сырости. Подключается параллельно штатному тахометру, т.е. + и -, а вход к третьему контакту тахометра.
